Тренажеры оперативных переключений

Предлагаю Вам краткий обзор двух тренажеров оперативных переключений используемых на энергообъектах ОЭС Украины.

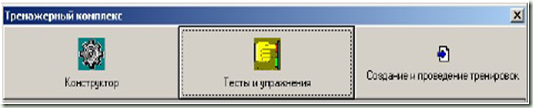

1. Программно тренажерный комплекс оперативных переключений разработки НВП ООО “Инфотех”
Основой модифицированной версии ПТК ОП++ является оригинальная экспертная система, позволяющая добиться практически неограниченной гибкости в построении учебных зада­ний с учетом всех пожеланий заказчика и одновременно контролировать выполняемые one - рации с помощью метабазы знаний, в которой описаны основные правила типовой инструк­ции по переключениям в электроустановках. Все операции выполняются с видео- и звуко­вым сопровождением.
Перед созданием тренировки пользователю нужно установить исходное состояние схемы, РЗА, ТЦ и ПЗ. В этом случае работу РЗА необходимо моделировать (режим "Реакция схемы на операции текущего шага"). Действия тренировки (переключения, переговоры, взаимодей­ствия с панелями РЗА и т.п.) вводятся инструктором в порядке, определяемом сценарием. Ввод операций сценария переключений необходим для генерации подсказки в процессе учебной тренировки и для выставления оценки в протоколе контрольной тренировки. Бланки оперативных переключений генерируются по уже созданным тренировкам. Операции с элементами электрических схем выполняются при любом масштабе схемы на экране.
Данная версия ПТК ОП++ поддерживает сетевой режим работы, поэтому пользователь мо­жет организовать учебную/контрольную тренировку для совместной работы на нескольких персональных компьютерах.
В последних версиях этого комплекса появилась возможность проведения психофизиологических упражнений с оперативным персоналом.

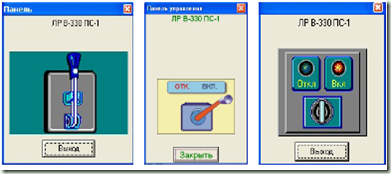

дистанционное управление коммутационных аппаратов

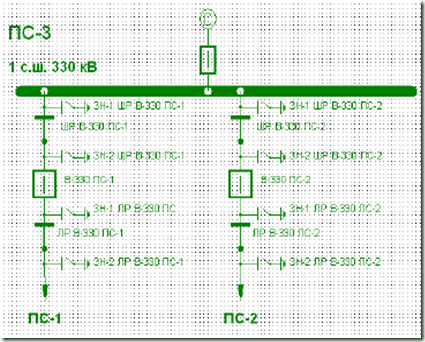

Процесс отрисовки схемы объекта очень напоминает черчение в AutoCAD, но жаль что отсутствует возможность импорта схем из других редакторов, так же как и экспорта.
В целом тренажер отличается своей простотой в использовании, отсутствием сложной графики и трехмерных моделей оборудования, сопровождение его для внесения каких либо изменений в схемы не требуется от разработчика ПО, все можно сделать самостоятельно, необходимые инструменты есть в наличии.
2. Тренажер по переключениям оперативно-диспетчерского персонала “Модус”

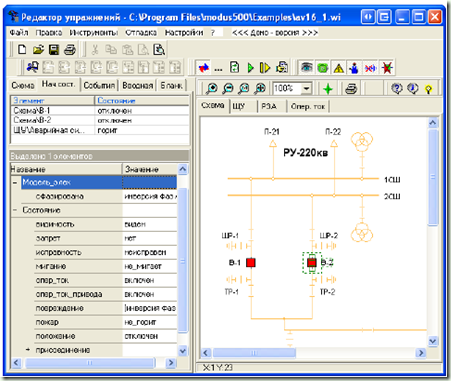

Данный тренажер является более сложным в своей организации, так как его работу обеспечивают несколько модулей: Аниматор схем, Графический редактор, Интегратор схем, Редактор связей, Тренажер.

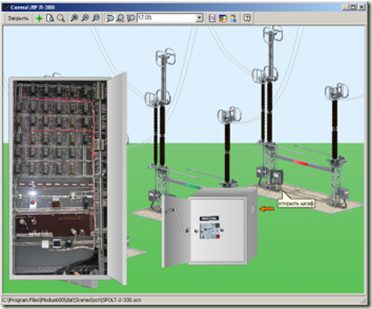

Тренажер характеризуется своей красочностью и полным соответствием объекта (с точки зрения схемы ОРУ, ГЩУ и т.д.) моделирования.

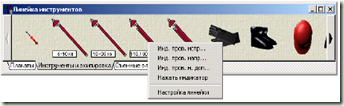

Защитные средства

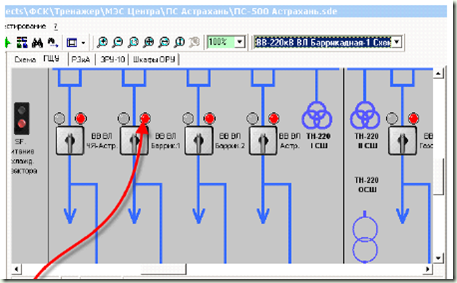

Схема Щита управления
Подробную документацию о этих тренажерах можно найти по следующей ссылке


просмотр документации
