воскресенье, 11 декабря 2011 г.

Типовая инструкция по переводу энергоблоков на собственные нужды

Название: Типова інструкція щодо переведення енергоблоків 160 і 200 мвт з барабанними котлами на навантаження власних потреб або режим холостого ходу з використанням акумульованого тепла та наступне навантаження блоків
Автор: Львовская политехника

Формат: pdf + ocr

Страниц: 19

Издатель: Индустрия




Содержание

СОУ-Н МПЕ 40.1.25.510:2005
Типова інструкція щодо переведення енергоблоків 160 і 200 МВт з барабанними котлами на навантаження власних потреб або режим холостого ходу з використанням акумульованого тепла та наступне навантаження блоків (далі - Типова інструкція) поширюється на всі енергоблоки теплових електростанцій потужністю 160 МВт з пиловугільними і пилогазовими котлами та на енергоблоки 200 МВт з пиловугільними барабанними котлами. 1.2 Типова інструкція регламентує основні режимні вказівки експлуатаційному персоналу щодо переведення енергоблоків 160 і 200 МВт з конденсаційними турбінами на навантаження власних потреб або режим холостого ходу з використанням акумульованого тепла погашеного котла та паропроводів у разі аварійного відключення генератора від мережі, а також наступного навантажування енергоблока.
Типова інструкція є обов'язковою для вказаних типів енергоблоків ТЕС України. Вона вважається невід'ємним додатком до чинних експлуатаційних інструкцій з обслуговування основного обладнання (котлів і турбін) енергоблоків 160 і 200 МВт.
Зміни та доповнення до типової інструкції можна вносити тільки після узгодження з Департаментом електроенергетики, ОЕП «ГРІФРЕ», Міністерством палива та енергетики України.

Расчетные удельные потери топлива на выработанную электрическую и тепловую энергию на прогнозированный период


Название: РОЗРАХУНКОВІ ПИТОМІ ВИТРАТИ ПАЛИВА НА ВІДПУЩЕНУ ЕЛЕКТРИЧНУ І ТЕПЛОВУ ЕНЕРГІЮ НА ПРОГНОЗОВАНИЙ ПЕРІОД


Автор: ЛьвовОРГРЭС

Формат: pdf + OCR

Страниц: 46

Издатель: Индустрия

Содержание

Методика містить способи визначення розрахункових питомих витрат палива на відпущену електричну і теплову енергію на енергопідприємствах на прогнозований період.

Розрахункові питомі витрати палива на відпущену електричну і теплову енергію на енергопідприємствах на прогнозований період, використовуються для визначення кількості палива, необхідної для забезпечення запланованих об'ємів виробництва і відпуску електричної та теплової енергії, а також для визначення паливної складової тарифів на відпущену електричну та теплову енергію, оцінки рівня питомих витрат палива у прогнозованому періоді, порівняння їх з досягнутими у базовому, визначення необхідності впровадження додаткових заходів щодо покращення економічності устаткування енергопідприємства.

Методика враховує усі зміни, наведені у чинних взаємопов'язаних НД. Розрахунки виконуються для запланованих режимів робота устаткування і обсягів виробництва, відпуску електричної та теплової енергії з використанням затверджених графіків вихідно-нормативних питомих витрат палива на відпущену електричну і теплову енергію та енергетичних характеристик устаткування.




воскресенье, 27 ноября 2011 г.

ПРОГРАММА ИСПЫТАНИЙ НА ТЭС, ГЭС, В ЭНЕРГОСИСТЕМАХ, ТЕПЛОВЫХ И ЭЛЕКТРИЧЕСКИХ СЕТЯХ



ГКД 34.20.301-96

Харьков Издательство «ИНДУСТРИЯ» 2011

УДК 621.31.002.5.001.4 П-78



Содержание

1 Область применения .......................................................................................... 1

2 Нормативные ссылки......................................................................................... 3

3 Термины и определения..................................................................................... 4

4 Разработка программ испытаний................................................................... 4

5 Согласование программ испытаний.............................................................. 5

6 Утверждение программ испытаний.................................................................. 6

7 Содержание программ испытаний.................................................................. 7

Область применения

1.1 Положение является обязательным для предприятий, орга­низаций и энергосистем Минэнерго Украины и распространяется на испытания, проводимые на действующем оборудовании и технологи­ческих системах электростанций, в тепловых и электрических сетях.

1.2 Положение распространяется на подготовку и проведение следующих видов испытания согласно ГОСТ 16505-81:

- пусконаладочные испытания, проводимые на головном и се­рийном оборудовании и системах. при вводе их в эксплуатацию и освоении;

гмд 34-20.301-96

-.эксплуатационные, натурные, стендовые, полигонные испыта­ния, проводимые 8 зависимости от условий и места проведения ис­
пытаний оборудования в соответствии с требованиями РД 34.03.201, РД 34.03.202. правилами технической эксплуатации (ПТЭ), нормами на испытание электрооборудования, инструкциями, регламентами и другими действующими нормативными документами;

- государственные, межведомственные и ведомственные испыта­ния или расследование аварий на энергопредприятии, которые про­водятся соответственно государственной комиссией или организаци­ей имеющей право на их проведение, комиссией из представителей нескольких заинтересованных министерств или ведомств для прием­ки объектов, оборудования и технологических систем в эксплуата­цию либо выяснения причины возникновения аварии на энергопредп­риятии;

- исследовательские испытания, проводимые с целью изучения характерных свойств оборудования, систем и объекта;

- доводочные и приемочные испытания оборудования, проводи­мые после внесения изменений в проект, модернизации отдельных узлов и систем, а также на стадий разработки оборудования с целью определения эффективности внедрения реконструктивных работ или реализации новых конструктивных или режимных мероприятий на энергетическом оборудовании:

- типовые, аттестационные, сертификатные, приеио-сдаточше испытания, проводимые с целью оценки эффективности и целесооб­разности внесения изменений в конструкцию либо технологический процесс, оценки качества продукции при ее аттестации, - приемке в эксплуатацию;

- функциональные испытания, проводимые с целью определения показателей электростанции, отдельного оборудования при разных режимах эксплуатации;

- граничные испытания, проводимые на головных образцах оборудования либо на оборудовании, на котором выполнена рекоис трукция или проведена модернизация с целью проверки гарантийных показателей надежности и экономичности;

- эксплуатационные экспресс-испытания, проводимые с целью определения причини снижения экономичности оборудования, ОЦЕНКА качества выполненных ремонтов.

2 Нормативные ссылки

2.1 Б этом нормативном документе имеются ссылки на' такие документы:

- ГОСТ 16504-81 Испытания и контроль качества продукции. Основные термины и определения;

- РД 34.03.201 Правила техники безопасности при эксплуата­ции тепломеханического оборудования электростанций и тепловых сетей;

- РД 34.03.202 Правила техники безопасности при эксплуата­ции электроустановок;

. - РД 34.03.301 Правила пожарной безопасности для энергети­ческих предприятий;

- Правила устройства и безопасной эксплуатации трубопрово­дов пара и горячей воды. Утверждены Госпроматомнадзором СССР 09.07.1990г., согласованы с ВЦСПС и Госстроем СССР - Л; НПО ЩИ. 1991;

- Правила устройства и безопасной эксплуатации сосудов, ра­ботающие под давлением. Утверждены Госгортехнадзором СССР 27. 11.87г., согласованы с ВЦСПС 12.11.87 г. - М: Недра.

3 Термины и определения

3.1 ПРОГРАММА ИСПЫТАНИЙ (ТЕХНИЧЕСКАЯ. РАБОЧАЯ) - организационно-методический документ, обязательный к исполнению, опреде­ляющий объект и цель испытаний, виды, последовательность и объем проводимых экспериментов, порядок, условия, место и сроки прове­дения испытаний, а также ответственность за обеспечение и прове­дение испытаний.

3.2 ТЕХНИЧЕСКАЯ ПРОГРАММА - программа испытаний, определяю­щая этапы испытаний, режимы работы оборудования электростанции, тепловых и электрических сетей, энергосистемы на каждом этапе испытаний, допустимые отклонения параметров в процессе испытаний и их предельные значения, а также определяющая используемые ме­тодики. специальную аппаратуру и схемы экспериментального конт­роля.

3.3 РАБОЧАЯ ПРОГРАММА - программа испытаний, определяющая последовательность оперативных переключений в схеме энергопредп­риятия, энергосистемы, требования для поддержания основных пара­метров оборудования в допустимых пределах, мероприятия по техни­ке безопасности при проведении испытаний или отдельных этапов и при непредусмотренных отключениях и включениях оборудования.

3.4 ОРГАНИЗАЦИЯ-ИСПОЛНИТЕЛЬ (СОИСПОЛНИТЕЛЬ) ИСПЫТАНИЯ - ор­ганизация, аттестованная в установленном порядке на право прове­дения испытаний или которая имеет лицензию и договор на проведе­ние испытаний.

4 Разработка программ испытаний

4.1 Положение определяет порядок разработки, согласования и утверждения программ испытаний энергооборудования, систем и ре- 4

жимов работы электростанция, тепловых и электрических сетей, энергосистем.

4.2 На каждая вид испытаний, которые требуют переключений в тепловых и электрических схемах, включая испытания противоаварийной автоматики (ПА), релейной защиты и автоматики (РЗА), как правило, составляются два вида программ: техническая и рабочая.

При наличии типовой программ либо, если при испытаниях ис­пользуются обычные (штатные) режимы или операции, не производят­ся переключения в тепловых и электрических схемах (например, экспресс-испытания оборудования, замеры частоты, напряжения, нагрузки в электрических сетях и т.д.) допускается составление только рабочих программ.

4.3 Разработка программ испытаний, которые проводятся под­разделениями энергопредприятия или энергосистемы (службой энер­госистемы или энергообьединения. цехом, лабораторией электрос­танции) производится подразделением, ответственным за проведение испытаний.

Разработка программ испытаний, которые проводятся сторонней организацией, ведется организацией - ответственным исполнителем за испытания или исследования, имеющей право (лицензию) и дого­вор на их проведение.

При выполнении испытаний несколькими организациями ответс­твенной за разработку программы является организация, которая имеет договорные обязательства; или комиссия из нескольких Ми­нистерств. Эта организация, при необходимости, привлекает к раз­работке программы организации-соисполнители.

5 Согласование программ испытаний

5.1В технической программе должны бить указаны оргаьмза- ции, которые согласовывают рабочие программы. Ответственность за необходимость согласования рабочих программ с проектными органи­зациями, предприятиями-разработчиками и изготовителями систем и оборудования, инспектирующими организациями возлагается на долж­ностные лица, которые утверждают техническую программу. Ответс­твенность за полноту согласования рабочих программ с организаци­ями, указанными в технической программе, возлагается на руко­водство энергопредприятия, энергосистемы или НДЦ Украины.

5.2 Рабочие программы испытаний должны составляться на каж­дый этап на основании утвержденных технических программ и должны, включать более детальные требования к подготовке схемы, режима и условий проведения каждого опыта.

Экспресс-испытания, которые не требуют переключений в тепловых и электрических схемах и выполняются на эксплуатационных режимах персоналом энергопредприятий либо наладочных организа­ций. могут выполняться на основании утвержденных рабочих прог­рамм-заявок.

6 Утверждение програмы испытаний

Є. 1 Технические программы должны утверждаться:

- управлением электрических станций и тепловых сетей Мин­энерго Украины на испытания головных образцов систем, оборудова­ния, проводимые при вводе в эксплуатацию и освоении оборудова­ния;

- управлением электрических станций и тепловых сетей Мин­энерго Украины или по его поручению производственным энергети­ческим объединением, в подчинение которого входит энергетический объект на испытание серийного оборудования, систем, которые про­водятся в период его ввода и освоения;

- главным инженером энергосистемы, энергопредприятия на эксплуатационные испытания;

' - председателем Государственной приемочной комиссии или председателем межведомственной (ведомственной) комиссии на соот­ветственно государственные либо межведомственные (ведомственные) испытания:

- главным инженером энергосистемы, энергопредприятия, за­вода-изготовителя и предприятия-разработчика на доводочные, при­емочные испытания;

- главным инженером энергосистемы или энергопредприятия, предприятия-изготовителя и разработчика оборудования на исследо­вательские испытания;

- директором или главным диспетчером Национального диспет­черского центра Украины на исследовательские межсистемные испы­тания. а также на необходимые испытания, связанные с расследова­нием аварий в электрических сетях и энергосистемах.

6.2 Рабочие программы всех видов испытаний на тепломехани­ческом оборудовании электростанций и тепловых сетей утверждается главным инженером энергопредприятия, а на оборудовании электри­ческих сетей и энергосистем, в случае проведения межсистемных испытаний. - главным диспетчером Национального диспетчерского центра Украины.

7 содержание программы испытаний

7.1 Техническая программа испытаний определяет организаци­онно-техническую сторону работы в целом и по отдельным ее этапам и должна включать:

- объект и цель испытаний, обоснование их необходимости, объем испытаний;

- подготовительные работы, в которых указываются объем и сроки проведения выполнения всего комплекса работ, которые пред­шествуют и обеспечивают проведение испытаний, в том числе уста­новку специальной аппаратуры, создание запаса необходимых мате­риалов. выполнение специальных схем;

- контроль работы оборудования при испытаниях должен осу­ществляться при помощи приборов экспериментального контроля либо штатными контрольно-измерительными приборами.

Все средства измерений должны иметь клеймо поверки. Поправ­ки к средним за опыт значениям измеряемых величин определяются в соответствии с методическими указаниями на проведение испытаний;

- условия проведения испытаний, мероприятия для безопасного выполнения работы на исследовательском оборудовании или системе;

- название каждого этапа испытаний, общая продолжительность каждого этапа, последовательность выполнения этапов испытаний;

- режим работы испытываемого и соседнего с ним оборудования электростанций, линий электропередачи, тепловых сетей на каждом этапе испытаний, отклонение параметров в процессе испытаний и их предельные значения;

- режим работы оборудования после окончания испытаний;

- ответственные за обеспечение и проведение испытаний;

- грифы организаций, согласовывающих технические и рабочие программы;

- церечень организаций, которым должны направляться матери­алы результатов испытаний. Результаты испытаний оформляются тех­ническим отчетом или заключением, в которых приводятся данные Q фактическом состоянии оборудования и даются рекомендации, нап­равленные на повышение надежности и эффективности., а также улуч­шения характеристик оборудования;

- обеспечение требований тоники безопасности при проведе­нии испытаний.

7.2 Рабочая программа испытаний должна включать:

- объем подготовительных работ, которые должны обеспечивать проведение этапа испытаний либо отдельного опыта (подготовка схем, аппаратуры, системи связи, сигнализации и т.д.), исходное состояние системы или оборудования;

- указания о подготовке персонала к проведению испытаний, то есть проведение инструктажа; меры по технике безопасности для персонала и оборудования, определение объема контроля парамет­ров, требующих повышенного внимания персонала, выделение, при необходимости, дополнительного эксплуатационного персонала и его инструктаж, уточнение действий персонала при возможных незапла­нированных отключениях и включениях оборудования;

- перечень организаций и должностных лиц, ответственных за техническую и оперативную части испытаний по этапам испытаний:

- грифы организаций, согласовывающих рабочую программу ис­пытаний;

- перечень и последовательность технологических операций при подготовке и проведении опытов и их исполнители;

- время начала и окончания испытаний по каждому этапу и опыту;

- допускаемые режимы работы оборудования и меры по предотв­ращению отклонений от них при испытаниях. При проведении испыта­ний соблюдать требования действующих норм и правил согласно РЛ 34.03.201, РЛ 34.03.202 (устройства электроустановок, техни­ческой эксплуатации электростанций и тепловых сетей, заводской документации, технических условий и т. д.);

- указания о возможной корректировке хода испытаний (пере рив. їіив і'орвдае опытов, прекращение испытаний и т. д.) пс проме­жуточным результатам испытаний;

- указания о состоянии схемы и режима работы оборудование после завершения испытаний;

- требования техники безопасности и охраны труда, треобваний безопасности при проведении испытаний;

- необходимые схемы, чертежи и регламенты.

Если к моменту проведения испытаний на объекте произошли существенные и необратимые изменения в схеме или составе обору­дования (например, в результате реконструкции) либо существенно сдвинуты сроки начала испытаний (другое время суток, другой се­зон года), что влияет на режим работы оборудования, то в техни­ческую и рабочие программы должны быть внесены соответствующие изменения, которые должны пройти дополнительное согласование и утверждение.

7.3 Во время проведения опытов на энергетическом оборудова­нии должны быть выполнены в соответствии с проектом и включены в работу в полном объеме устройства управления, защит, блокировок и сигнализации и указаны устройства, которые на период испытаний выводятся из работы.

7.4 Все опыты, требующие переключений в тепловых и электри­ческих схемах. . находящихся в подчинении диспетчера либо связан­ные с отключением оборудования, которое находится в оперативном управлении диспетчера, проводятся согласно утвержденной диспет­черской заявке. При этом изменение в схемах ПА, РЗА согласовыва­ются с ІЩЦ Украины либо с центральной службой релейной защиты, автоматики и измерений (ЦСРЗАИ) энергообъединениа.

7.5 Изменения проектных пусковых схем на действующем энер­гооборудовании и энергоблоках лопускается при условии проведения целенаправленных испытаний новых схемных решений и режимов пус­ков. модернизации электрических, пусковых и тепловых схем.

Объем и порядок модернизации и изменений в схемах электри­ческих сетей при проведении межсистемных испытаний должны быть согласованы с управлением электрификации и электрических сетей, управлением электрических станций и тепловых сетей и Националь­ным диспетчерским центром Украины.

. 7.6 эксплуатационный персонал энергопредприятия должен вы­полнять' все оперативные переключения, устанавливать и контроли­ровать режим работы оборудования во время каждого опыта, руко­водствуясь технической либо рабочей программой и действующими эксплуатационными инструкциями.

7.7 Во время проведения опытов (фиксации режима) запрещает­ся выполнять какие-либо переключения в схемах, за исключением аварийных ситуаций. При отклонении параметров технологического режима на оборудовании за допустимые предельные значения, обус­ловленные программой, опыты, согласно с программой, прекраща­ются, и оперативный персонал восстанавливает нормальный режим в соответствии с требованиями эксплуатационных инструкций.

7.8 Ответственность за правильность ведения режимов испыта­ний оборудования. согласно с рабочей программой, возлагается на лицо, которое назначается во время утверждения программы.

7.9 При проведении испытаний исполнители обеспечивают и несут ответственность:

- энергопредприятие - за подготовку схемы экспериментально­го контроля и штатной схемы измерений к испытаниям, за соблюде­нием условий проведения опытов согласно с рабочей программой и заявкой, а также обеспечение безопасной работы оборудования во время испытаний;

- специализированная организация - за полноту измерений и проведение испытаний в соответствии с программой и за соблюдение безаварийных режимов проведения опытов при испытаниях.

ПОСОБИЕ Правила технической эксплуатации тепловых установок и сетей


Название: Пособие Правила технической эксплуатации
тепловых установок и сетей

Автор: Костанян В.P.

Формат: pdf + OCR

Страниц: 35

Издатель: Индустрия

Содержание

1.    Организация эксплуатации..............................4

2.    Распределение и преобразование тепловой энергии.......10

3.    Использование тепловой энергии.......................23

Указатель нормативных документов.......................34

Примеры билетов......................................35

Пособие разработано на основе нормативного документа: «Правила технической эксплуатации тепловых установок и сетей», утвержденного приказом Минтопэнерго Украины № 71 от 14.02.07 и зарегистрированного в Минюсте Украины за № 197/13464 от 05.03.07.

Обслуживание тепломеханического оборудования относится к работам с повышенной опасностью согласно «Перечню работ с повышенной опасностью», утвержденного приказом Госнадзорохрантруда Украины № 15 от 26.01.2005 г. и зарегистрированного в Министерстве юстиции Украины 15.02.2005 г. за № 232/10512 (п. 63).

Согласно требованиям НПАОП 0.00-4.12-05 «Типовое положение о порядке проведения обучения и проверки знаний по вопросам охраны труда» работники, занятые на работах с повышенной опасностью, должны ежегодно проходить специальное обучение и проверку знаний соответствующих нормативно-правовых актов по охране труда.

Пособие предназначено для оказания помощи постоянно действующим комиссиям предприятий в организации специального обучения и проверки знаний по вопросам охраны труда работников предприятия, занятых на роботах по обслуживанию и эксплуатации тепловых установок и сетей.

Материал пособия изложен в форме вопросов и ответов. На каждый вопрос дается несколько ответов, среди которых правильные обозначены знаком «плюс».

В конце пособия приведен указатель НД, где каждому вопросу отвечает номер пункта НД.

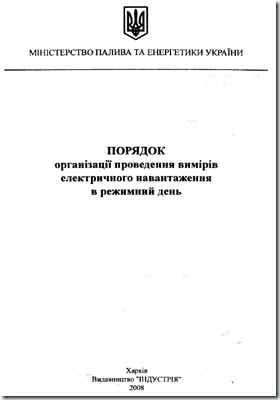

ПОРЯДОК організації проведення вимірів електричного навантаження в режимний день

Название: ПОРЯДОК організації проведення вимірів електричного навантаження в режимний день

Автор: министерство энергетики Украины

Формат: pdf + ocr

Страниц: 40

Издатель: Индустрия




Содержание

Порядок організації проведення вимірів електричного навантаження в режимний день
І. ЗАГАЛЬНІ ПОЛОЖЕННЯ
1.1. Цей Порядок розроблено відповідно до Закону України «Про електроенергетику», Положення про державний енергетичний нагляд за режимами споживання електричної і теплової енергії, затвердженого постановою Кабінету Міністрів України від 07.08.96 № 929 (із змінами), Правил користування електричною енергією, затверджених постановою Національної комісії з питань регулювання електроенергетики Украї­ни від 31.07.96 №28, зареєстрованих у Міністерстві юстиції України 02.08.96 за№ 417/1442 (із змінами), Правил технічної експлуатації елек­троустановок споживачів, затверджених наказом Міністерства палива та енергетики України від 25.07.2006 № 258, зареєстрованих у Міністерстві юстиції України 25.10.2006 за№ 1143/13017.
1.2. Цей Порядок установлює процедуру проведення вимірів елек­тричного навантаження суб'єктами електроенергетики і споживачами електричної енергії та складання ними відповідних звітів, які використо­вуються Державним підприємством «Національна енергетична компанія «Укренерго» (далі -НЕК «Укренерго») та її регіональними електроенер­гетичними системами (далі - електроенергетична система) для оцінки поточних і довгострокових режимів роботи об'єднаної енергетичної системи України (далі - ОЕС України), планування режимів роботи ОЕС України, дослідження динаміки зростання навантаження та створення розрахункових моделей ОЕС України, на основі яких розробляється схема перспективного розвитку ОЕС України, визначення енергодефіцитних вузлів ОЕС України та планування заходів щодо забезпечення надійного електропостачання тощо.
1.3. Виміри електричних навантажень проводяться двічі на рік у вста­новлені НЕК «Укренерго» характерні режимні дні літнього та зимового періоду (червень, грудень) на електростанціях, підстанціях суб'єктів електроенергетики, інших виробників і постачальників електричної енер­гії, електроустановки яких підключено до ОЕС України (далі - підпри­ємства електроенергетики), та електроустановках споживачів для площа- та більше (незалежно від форм власності та фактичної споживаної по­тужності під час проведення вимірів).
1.4. Порядок поширюється на НЕК «Укренерго», підприємства елект­роенергетики, Державну інспекцію з енергетичного нагляду за режимами споживання електричної і теплової енергії (далі - Держенергонагляд) та споживачів (субспоживачів) електричної енергії.
1.5. Результати проведених вимірів активної електричної потужності за режимний день використовуються для прогнозування попиту елект­ричної потужності електропередавальних організацій в розрізі основних груп споживачів, визначення обсягів завдань на розробку протиаварійних заходів - графіків обмеження споживання електричної енергії та потуж­ності, графіків аварійного відключення споживачів електричної енергії, розрахунків граничних величин споживання електричної потужності, що встановлюються споживачам, складання балансів електричної по­тужності й актів екологічної, аварійної та технологічної броні.
1.6. Аналіз даних вимірів фактичної електричної потужності увімкне­них компенсувальних установок (далі - КУ) здійснюється З метою визначення впливу режиму роботи КУ основних груп споживачів на графік реактивного навантаження електропередавальних організацій та на перетікання реактивної електричної енергії між електропереда­вальними організаціями та їх споживачами, залученими до участі в до­бовому регулюванні режимів напруги у мережах електропередавальних організацій.
Результати проведених вимірів реактивних навантажень у режим­ний день використовуються для розрахунків економічних еквівалентів реактивної потужності в точках живлення конкретних споживачів, запровадження економічного стимулювання з метою зменшення пере­тікань реактивної електричної енергії на межі балансової належності електромереж електропередавальних організацій та їх споживачів.
2.1. Під час проведення вимірів електричного навантаження в ре­жимний день необхідно забезпечити мінімізацію виконання планових робіт в електроустановках, що впливають на потокорозподіл в основній електричній мережі ОЕС України, виробництво та споживання елект­ричної енергії. Організація проведення вимірів електричного навантаження в режимний день в НЕК «Укренерго» та на підприємствах електрое­нергетики здійснюється структурними підрозділами, визначеними їх керівниками.
2.2. Проведення вимірів електричного навантаження, як правило, призначаються на третю середу червня та грудня.
2.3. НЕК «Укренерго» не пізніше ніж за місяць до проведення вимірів електричного навантаження сповіщає підприємства електроенергетики та Держенергонагляд про дату проведення вимірів та строки надання результатів вимірів за встановленими цим Порядком формами, а також надає відповідні бланки:
а) енергогенеруючим компаніям та електростанціям, які не входять до їх складу:
протоколи вимірів показників роботи генеруючого обладнання елек­тростанцій за режимний робочий день (додаток 1);
протоколи вимірів рівнів напруги та навантаження трансформаторів і ліній, що відходять від електростанцій за режимний робочий день (додаток 2);
б) електропередавальним організаціям:
протоколи вимірів рівнів напруги та навантаження підстанцій 35 кВ та вище за режимний робочий день
2.4. НЕК «Укренерго» та підприємства електроенергетики організо­вують проведення вимірів погодинного електричного навантаження на власних електростанціях та підстанціях.
2.5. Електропередавальні організації організовують проведення вимі­рів електричного навантаження у споживачів електричної енергії шляхом письмового інформування споживачів про дату та порядок проведення вимірів не пізніше ніж за 15 днів до їх проведення, а також надають їм відповідні бланки:
- протоколів вимірів добового активного електричного навантаження (додаток 4);
- зведених відомостей результатів вимірів активного електричного навантаження (додаток 5);
протоколів вимірів добового споживання та генерації реактивної потужності (додаток 6);
- зведених відомостей результатів вимірів споживання та генерації реактивної потужності (додаток 7);
- протоколів вимірів фактичної реактивної потужності увімкнених компенсувальних установок (додаток 8);
- зведених відомостей результатів вимірів фактичної реактивної потужності увімкнених батарей статичних конденсаторів (додаток 9);
- добових графіків активного та реактивного електричного наван­таження (додаток 10);
- відомостей потужностей компенсувальних установок споживачів (додаток 11) для зимового режимного дня.
2.6. У разі, коли розрахункові засоби обліку електричної енергії споживачів розташовані на об'єктах НЕК «Укренерго» або підприємств електроенергетики, виміри електричного навантаження за цими засоба­ми проводяться персоналом НЕК «Укренерго» або підприємств елект­роенергетики з наступною передачею відповідних протоколів вимірів електропередавальним організаціям та споживачам.
Протоколи вимірів, добові графіки активного та реактивного на­вантаження за режимний день заповнюються споживачами на підставі показань розрахункових засобів обліку. Виміри, зняті за контрольними засобами обліку електричної енергії, не приймаються.
2.7. У разі відсутності розрахункових автоматизованих систем обліку електроенергії або засобів обліку електроенергії зі збереженням інфор­мації в режимний день організовується цілодобове чергування персоналу на власних об'єктах електроенергетичних систем, підприємств електро­енергетики та споживачів для забезпечення погодинних записів показань засобів обліку активної та реактивної електричної енергії за всіма лініями живлення із зазначенням номерів підстанцій, рівнів напруги, показань амперметрів у колах КУ споживачів тощо.
2.8. Споживачі проводять виміри погодинного активного та реак­тивного навантаження в режимний день незалежно від режиму роботи їх електроустановок, виникнення аварійних та інших непередбачених ситуацій, що призвели до зниження електроспоживання, та надають результати вимірів електропередавальній організації не пізніше 10 днів з дня проведення вимірів. Електропередавальна організація здійснює узагальнення інформації виключно за даними вимірів режимного дня.
У разі відхилення добового споживання електричної енергії або споживання активної електричної потужності у години контролю мак­симуму навантаження ОЕС України понад 10 % від даних аналогічного виміру в минулому році споживачі разом із результатами виміру надають письмові пояснення щодо причин відхилення.
2.9. У разі звернення споживача до електропередавальної організації з обґрунтуванням, що в режимний день його фактичне навантаження не відповідало нормальному режиму електроспоживання, електропереда­вальна організація призначає проведення вимірів на іншу узгоджену із споживачем дату.


< /span>

суббота, 26 ноября 2011 г.

ПЕРЕМАРКУВАННЯ ОСНОВНОГО ЕНЕРГЕТИЧНОГО УСТАТКУВАННЯ

Название: ПЕРЕМАРКУВАННЯ ОСНОВНОГО ЕНЕРГЕТИЧНОГО
УСТАТКУВАННЯ ЕНЕРГОПІДПРИЄМСТВ
МІНІСТЕРСТВА ПАЛИВА ТА ЕНЕРГЕТИКИ УКРАЇНИ.
ПОЛОЖЕННЯ
ГКД 34.25.509-2003
Автор: минэнерго

Формат: pdf + ocr

Страниц: 37

Издатель: индустрия




Содержание
У цьому нормативному документі застосовуються такі терміни та визначення:
- енергетична установка - комплекс основного устаткування з виробництва і передачі електричної і теплової енергії, що охоплює котли, реакторні установки, турбіни, двигуни внутрішнього згоряння, генератори, трансформатори;
- первинний двигун енергетичної установки - це парова, газова, гідравлічна турбіна, двигун внутрішнього згоряння, які є приводом електричного генератора; - номінальна потужність парової турбіни - найбільша потужність, яку довготривало розвиває турбіна на клемах турбогенератора при номінальній величині відборів пари і номінальному значенні всіх інших основних параметрів;
- потужність парової турбіни в чисто конденсаційному режимі - найбільша потужність, яку довготривало розвиває турбіна на клемах турбогенератора при відсутності відборів пари понад потреб регенерації і номінальному значенні всіх інших основних параметрів;
- номінальна потужність гідравлічної турбіни - потужність, яку довготривало розвиває гідравлічна турбіна на клемах гідрогенератора при розрахунковому напорі;
- номінальна потужність газотурбінної установки - максимальна потужність, яку довготривало розвиває газотурбінна установка на клемах турбогенератора при номінальній температурі газу перед газовою турбіною та інших стандартних умовах; - номінальна потужність генератора - доготривала повна потужність на клемах, в місці установки, при номінальних напрузі і частоті струму, коефіцієнті потужності і тиску водню (для машин з водневим охолодженням) при температурі первинного охолоджуючого середовища рівній 40 °С, якщо не узгоджено друге;
- номінальна потужність трансформатора - прийняте для обмотки умовне позначення повної потужності, яка разом з номінальною напругою визначає її номінальний струм.

НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ ПОДСТАНЦИЙ

Название: НОРМЫ ТЕХНОЛОГИЧЕСКОГО
ПРОЕКТИРОВАНИЯ ПОДСТАНЦИЙ
ПЕРЕМЕННОГО ТОКА С ВЫСШИМ
НАПРЯЖЕНИЕМ 6-750 кВ
ГКД 341.004.001-94

Автор: минэнерго

Формат: pdf + ocr

Страниц: 75

Издатель: индустрия




Содержание
Настоящие Нормы устанавливают основные требования по технологическому проектированию подстанций (ПС переменного тока с высшим напряжением 6-750 кВ. Нормы развивают и дополняют тре­бования Правил устройства электроустановок (ПУЭ) применительно к специфике ПС.
Нормы распространяются на вновь сооружаемые и реконструируе­мые ПС, распределительные устройства (РУ и переключательные пункты 35-75 кВ, а также трансформаторные ПС (ТП) и распределительные пункты (РП) 6-19 кВ городских и сельскохозяйственных электрических сетей.
Нормы не распространяются на передвижные ПС ГУ электростан­ций, а также на специальные РУ и ПС, регламентируемые особыми техническими условиями.
Указания настоящих Норм являются обязательными при проектирова­нии объектов, вне зависимости от форм собственности и ведомственной принадлежности этих объектов.
При реконструкции ПС, РУ, переключательных пунктов, ТП и РП допускаются обоснованные и согласованные в установленном порядке отступления от настоящих Норм, учитывающие существующие схемы электрических соединений, состав и компоновки оборудования, конс­трукции зданий и вспомогательных сооружений. Указанные отступления не распространяются на требования, связанные с техникой безопасности, пожаро- и взрывобезопасностью, экологией, промсанитарией.
При проектировании ПС и РУ напряжением 35 кВ и выше, промыш­ленных предприятий, а также РУ 35 кВ и выше тяговых ПС необходимо руководствоваться настоящими Нормами, а также соответствующими специальными нормами в той мере, в какой специальные нормы не противоречат настоящим Нормам.
Термины и определения основных понятий приведены в обязатель­ном приложении.
І.ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Проектные решения конструктивно-компоновочной части и генерального плана ПС должны приниматься с учетом конечной схемы развития ПС, определяемой по оценке перспективы, сложившейся к началу проектирования.
1.2. Проектирование ПС должно выполняться на основании доку­ментов, предусмотренных Земельным Кодексом Украины (решений Советов соответствующих уровней) об изъятии (выкупе) земель у их пользователей (владельцев) для намечаемого строительства.
1.3. Проектирование, как правило, выполняется с использованием следующих исходных данных:
- требования по присоединению ПС к энергосистеме;
-требования по подключению к инженерным сетям к коммуникациям;
-требования землевладельцев или землепользователей, относящиеся
непосредственно к ПС;
- архитектурно-планировочные требования;
- нагрузки с распределением по этапам развития ПС, напряжениям, категориям;
- номинальные напряжения трансформаторов;
- предварительные данные о числе и мощности трансформаторов;
- требования к схеме электрических соединений ПС;
- необходимость и способы регулирования напряжения на шинах
ПС;
- необходимость, вид, количество и мощность источников реактив­ной мощности;
- число, конструктивное исполнение и нагрузки отходящих линий электропередачи напряжением
10-750 кВ;
- режимы заземления нейтралей трансформаторов;
—число, мощность и схемы присоединения шунтирующих реакторов и других защитных средств для ограничения перенапряжений в сетях 110 кВ и выше;
- необходимость установки автоматической частотной разгрузки;
- требования к системной автоматике;
- требования к АСУ ТП и диагностике;
- требования по средствам диспетчерского и технологического управления;
- требования к учету электроэнергии;
- расчетные значения токов короткого замыкания с учетом развития сетей и генерирующих источников на срок не менее 10 лет от ожидаемого ввода ПС в эксплуатацию;
- необходимость и способ плавки гололеда на проводах и тросах BJ1, отходящих от ПС;
- необходимость организации военизированной охраны на ПС;
- климатические условия в районе размещения проектируемой ПС;
- уровень загрязнения атмосферы в районе размещения проектиру­емой ПС и структура ремонтно-эксплуатационного обслуживания.
1.4. Источниками исходных данных могут быть:
- схемы развития энергосистем (электрических сетей) или схемы внешнего электроснабжения объектов;
- технические условия энергоснабжающей организации;
- материалы по согласованию изъятия (выкупа) земель и другие данные заинтересованных организаций;
- технические задание заказчика и др.
В случае невозможности получения необходимых данных из пер­вичных источников или наличии устаревших данных, эти данные опре­деляются в самостоятельных проработках на стадии, предшествующей данному проектированию.

вторник, 22 ноября 2011 г.

МЕТОДИЧНІ ВКАЗІВКИ з основних положень нормування питомих витрат паливно-енергетичних ресурсів енергопідприємствами України


Название: Методические указания по основным положениям нормирования удельных затрат топливно-энергетических ресурсов энергопредприятий Украины

Автор: заказ министерства энергетики и угольной промышленности Украины

Формат: pdf + OCR

Страниц: 23

Издатель: Индустрия

Описание

Ці Методичні вказівки встановлюють порядок розроблення, узгоджен-
ня, затвердження і застосування норм з питомих витрат паливно-енергетичних ресурсів на енергопідприємствах та енергокомпаніях Мінпаливенерго України згідно з Законом України «Про енергозбереження» та постановою Кабінету Міністрів України від 15 липня 1997 р. № 786 «Про порядок нормування питомих витрат паливно-енергетичних ресурсів у суспільному виробництві».

Эти методические указания устанавливают порядок разработки, согласования, утверждения и применения норм удельных затрат топливо-энергетических ресурсов на энергопредприятиях и компаниях Украины в соответствии с законом Украины “О энергосбережении”.



воскресенье, 20 ноября 2011 г.

МЕТОДИКА по визначенню втрат електроенергії у трансформаторах і лініях електропередач


Название: методика определения затрат электроэнергии в трансформаторах и линиях электропередач

Автор: министерство энергетики Украины

Формат: pdf + OCR

Страниц: 51

Издатель: Индустрия

Содержание

Ця Методика призначена для визначення втрат електроенергії в еле-
ментах мережі (трансформаторах, лініях електропередач), які враховуються при фінансових розрахунках між енергопостачальними організаціями і між енергопостачальними організаціями і споживачами електроенергії, а також для складання енергетичних балансів.



КЕРІВНІ ВКАЗІВКИ З ПРОТИАВАРІЙНОЇ АВТОМАТИКИ ЕНЕРГОСИСТЕМ


Название: Руководящие указания по противоаварийной автоматике энергосистем. Инструкция.

Автор: АК «ЕНПАСЕЛЕКТРО»

Формат: pdf + OCR

Страниц: 51

Издатель: Индустрия

Содержание

Ці Керівні вказівки з протиаварійної автоматики енергосистем (далі — Керівні вказівки) регулюють відносини між суб'єктами електроенергетики в процесі керування ЕС і обов'язкові для енергетичних компаній, організацій різних форм власності, які здійснюють паралельну роботу в складі ОЕС України, а також проектних інститутів, фірм та підприємств, що розробляють та впроваджують засоби протиаварійного керування та автоматизованих систем керування технологічними процесами енергетичних об'єктів.

ЕС, енергетичні підприємства, енергетичні об'єкти незалежно від форм власності, які входять або готуються увійти до складу ОЕС України, відповідно до вимог чинних нормативних документів з ПА, цих Керівних вказівок повинні бути оснащені засобами ПА, які виконані у відповідності з проектними рішеннями, узгодженими з НЕК «Укренерго», або ГКД 34.35.108-2004 з її регіональними підрозділами — державними підприємствами — ЕС (за належністю).

Вимоги цих Керівних вказівок повинні враховуватися організаціями, що займаються розробленням систем технологічної автоматики основного електротехнічного обладнання (в тому числі систем технологічного керування, регулювання, автоматичного регулювання збудження).



ДІЮЧІ ГАЛУЗЕВІ ТЕХНІЧНІ УМОВИ КОЛИШНЬОГО СРСР ДЛЯ ВИКОРИСТАННЯ НА ОБ'ЄКТАХ ЕЛЕКТРОЕНЕРГЕТИЧНОЇ ГАЛУЗІ


Название: Действующие отраслевые технические условия бывшего СССР для использования на объектах электроэнергетической отрасли

Автор: ОЕП «ГРІФРЕ»

Формат: pdf + OCR

Страниц: 10

Издатель:  Индустрия

Содержание

Отраслевой информационный документ содержит отраслевые технические условия бывшего СССР для использования на объектах электроэнергетической отрасли

ДІЮЧІ ГАЛУЗЕВІ СТАНДАРТИ КОЛИШНЬОГО СРСР ДЛЯ ВИКОРИСТАННЯ НА ОБ'ЄКТАХ ЕЛЕКТРОЕНЕРГЕТИЧНОЇ ГАЛУЗІ


Название: Действующие отраслевые бывшего СССР для использования на объектах электроэнергетической отрасли

Автор: ГРИФРЕ

Формат: pdf + OCR

Страниц: 49

Издатель: Индустрия

Содержание

Данный документ содержит перечень ГОСТ разработанных в СССР и действующих до нынешних дней


воскресенье, 16 октября 2011 г.

Электрические сети и системы 4 2011

Название: Электрические сети и системы 4 2011

Автор: Коллектив авторов

Формат: pdf

Страниц: 85

Издатель: Укрэнерго




Содержание
Проектирование электрических сетей
SAFEWIND ДЛЯ ВЕТРОВОЙ ЭНЕРГЕТИКИ: РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА SAFERING И SAFEPLUS, НАПРЯЖЕНИЕМ ДО 40,5 кВ
Александр Ена
ЭКСПЕРТНО-АНАЛИТИЧЕСКОЕ ОБСЛЕДОВАНИЕ (ЗАО) ПРОЕКТОВ ВЛ 35-750 кВ ДЛЯ РАЗЛИЧНЫХ УСЛОВИЙ ПРОХОЖДЕНИЯ ТРАСС 3-Х ЦЕПНАЯ ЛИНИЯ ВЛ 110 кВ СОЧИ ТЭС - ПС ХОСТА
С.Н. Шевченко, В.И. Костиков, С.И. Нескин
Связь в электроэнергетике
НОВИНКА: БЕСПРОВОДНЫЙ ШИРОКОПОЛОСНЫЙ ДОСТУП В СЕТЯХ СВЯЗИ ЭНЕРГОКОМПАНИЙ СПЕЦИАЛИЗИРОВАННАЯ АППАРАТУРА ВЧ СВЯЗИ ДЛЯ РЗ И ПА. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ, НОВЫЕ ВОЗМОЖНОСТИ И ОПЫТ ЭКСПЛУАТАЦИИ
Эксплуатация и ремонт электрических сетей
РУКОВОДСТВО (ТЕХНИЧЕСКИЕ РЕШЕНИЯ) ПО РЕМОНТУ ШЛЕЙФОВ НА АНКЕРНО-УГЛОВЫХ ОПОРАХ ДЕМПФИРУЮЩИЕ РАСПОРКИ КАК ЭФФЕКТИВНОЕ СРЕДСТВО ПРЕДУПРЕЖДЕНИЯ ПЛЯСКИ, ГАШЕНИЯ КОЛЕБАНИЙ И ВИБРАЦИИ ПРОВОДОВ ВЛ ВЫСОКОГО НАПРЯЖЕНИЯ
И.В. Блинов
МОНИТОРИНГ И ДИАГНОСТИРОВАНИЕ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ИЗОЛЯЦИИ ВОЗДУШНЫХ И КАБЕЛЬНЫХ ЛИНИЙ ПОД РАБОЧИМ НАПРЯЖЕНИЕМ Ю.Л. Богатырев
ПРИМЕНЕНИЕ ВСТРОЕННЫХ ТРАНСФОРМАТОРОВ ТОКА В СОВРЕМЕННЫХ УСЛОВИЯХ
А.Н. Аничкин, A.C. Смирнов
МЕТОД ОПТИЧЕСКОГО МОНИТОРИНГА ТЕМПЕРАТУРНЫХ РЕЖИМОВ ЭНЕРГЕТИЧЕСКИХ СЕТЕЙ
Л.Г. Погорелый, A.A. Манько, A.B. Колченко
ОГРАНИЧЕНИЕ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ В СЕТЯХ НАПРЯЖЕНИЕМ 110, 220 кВ
A.M. Манилов
